Для пользы, красоты и прочности. Проектируем новый микрорайон в КОМПАС-3D Часть 2

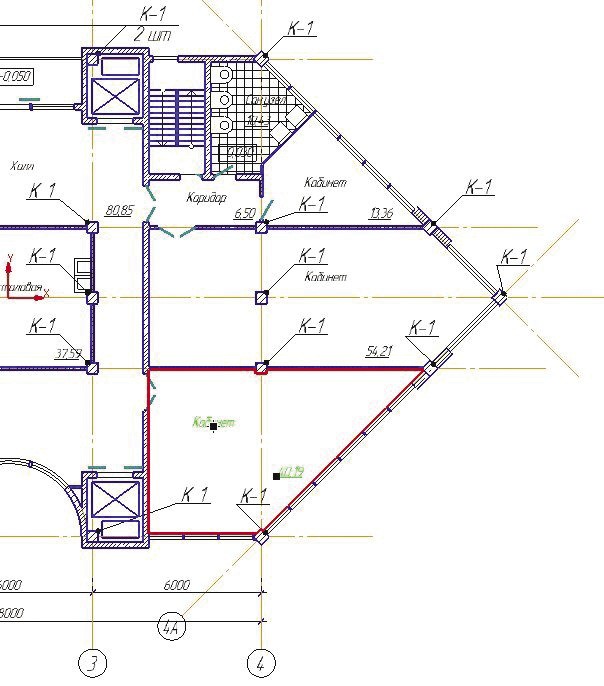

В первой части статьи, мы начали проектировать микрорайон для молодых ученых, создали трехмерную модель ландшафта и подошли непосредственно к архитектурному проектированию. Продолжим наши изыскания. Создавать здания мы будем в отдельных документах «Чертеж» — так удобнее всего. Потом соединим полученные модели в общей сборке. Напомню, что ранее у нас был проработан архитектурный эскиз здания и принято архитектурно-конструктивное решение. Теперь мы можем продолжить работу и перейти к проектированию планировок. Создаем чертеж. Настраиваем на листе необходимый масштаб. Впоследствии мы сможем изменять его так, чтобы композиция чертежа была оптимальной. Работать мы будем в рамках заданных архитектурных форм и границ. Проекцию намеченного плана перенесем из генплана на чистый лист (хотел написать «бумаги», но нет, теперь мы используем цифровое пространство) и разместим ее на отдельном слое, чтобы потом было проще ее удалить (рис. 1).  Рис. 1. Чертеж с размещенной проекцией здания Для первых построений нам потребуется Библиотека СПДС-обозначений. С ее помощью мы быстро набросаем сетку координационных осей. Это позволит в дальнейшем унифицировать многие детали, что важно на этапе строительства. Затем с привязкой к осям создадим ограждающие конструкции — стены и перегородки. В этом нам поможет Библиотека проектирования зданий и сооружений: АС/АР. Несущие стены у нас будут толщиной 200 мм,железобетонные,из легкого бетона (сейчас в моде монолитные конструкции) — это для автоопределения соответствующей штриховки, а перегородки достаточно сделать толщиной 100 и 50 мм. Так довольно просто и быстро появляется план этажа (рис. 2).Интересно, какого этажа — первого или подвального? Не знаю,как вам, но мне более интересно создавать план типового этажа,поскольку таких этажей будет очень много, а из типового этажа несложно создать любой нетиповой. Почему очень много? Потому что в проекте предусмотрены преимущественно типовые этажи и только несколько этажей с индивидуальной планировкой.  Рис. 2. План типового этажа Расставляем колонны на плане,используя их готовые виды и задавая параметры сечения из библиотеки интеллектуальных объектов.Не забываем назначать марки. И на следующем, вполне очевидном шаге вставляем двери и окна в стены, при этом активизируется специальная привязка. В пустоту вставить окна и двери у нас не получится, поскольку окна и двери, расположенные в библиотеке, — объекты интеллектуальные и «знают» свое место. При создании окон и дверей можно одновременно определять для них заполнитель — оконную или дверную раму из российских ГОСТов, а также устанавливать марку проема и того же заполнителя. А еще можно задать высоту подоконника,ведь окна у нас могут находиться на разных высотных отметках. Мы работаем по технологии MinD (модель в чертеже), а это означает, что даже на плане здания мы можем управлять высотными отметками объектов, что впоследствии отразится в трехмерной модели и разрезах. Теперь настало время задуматься о высоте этажа. При создании планировки в двумерном пространстве мы решаем этот вопрос,когда вставляем стандартные окна или лестницы. А какую точную высоту этажа нужно задать? Ведь окно 21-15 на отметке +0,900 не поместится в этаж 2,75. Высота этажа практически во всех зданиях на этапе архитектурно-конструктивного решения принимается 3,6 м с учетом перекрытия и всевозможных конструкций пола. Для задания высоты следует создать «этаж» в терминах технологии MinD. Для этого загружаем Менеджер объекта строительства и создаем такой «этаж» с привязкой к уже почти готовой планировке. А теперь посмотрим на свойства стен. У всех стен высота стала равна 3,6 м. Если бы в процессе создания плана мы задали какой нибудь стене высоту 3,3 м, то именно у этой стены сохранилось бы заданное значение. Устанавливаем лестницы.Здесь сложностей не возникает.Параметрические двухмаршевые лестницы в готовом виде в приложении есть давно. А с недавних пор (точнее, в декабре 2010 года) появились винтовые, трехмаршевые лестницы и, к радости пользователей, даже с забежными ступенями. Количество ступенек, высоту подъема, размеры маршей задаем в соответствии с необходимыми размерами. Для создания помещений на плане воспользуемся соответствующим диалогом, в котором предусмотрена возможность выбора маркировки помещений из пяти вариантов, а также заложена автоматическая нумерация (рис. 3). Площадь определятся автоматически, с точностью до копейки, ее значение размещается в правом нижнем углу, где и полагается. А если происходит коллизия с другой надписью, ее несложно устранить, передвинув текст за хот-точки на нужное место.  Рис. 3. План этажа с маркировкой помещений С помощью Библиотеки СПДС-обозначений проставим марки на следующие объекты: окна, двери,колонны, лестницы. Марка определяется автоматически исходя из данных самого объекта. Если марку необходимо дополнить текстом,то спокойно меняем ее в процессе задания. Для оформления чертежа по требованиям СПДС расставим цепные линейные размеры и создадим выносные узлы. План типового этажа готов (рис. 4)  Рис. 4. Оформленный план типового этажа Продолжаем наше виртуальное строительство. Дело осталось за малым — создать все оставшиеся нетиповые этажи. Для этого нам потребуется чуть больше одного листа в документе. Смело располагаем столько листов формата A2, сколько нам требуется. Через Менеджер объекта строительства создаем новый этаж. За основу берем тот самый типовой этаж, который создали ранее (практически применяем метод copy/paste), и вносим соответствующие изменения. Конечно, лучше начать с первого этажа. Добавим входную группу, снесем лишние перегородки,чтобы получился просторный вестибюль, — всё, этаж готов. Оформить оставшиеся нетиповые этажи — дело техники, и тонкости их создания мы опустим. Однако отметим, что для таких этажей специально прорабатываем компоновку помещений. Когда все этажи готовы и нам уже не терпится посмотреть, что из этого получилось, нажимаем на волшебную кнопку «Построение 3D-модели» в Менеджере объекта строительства и спустя мгновения восхищаемся своим творением в 3D-пространстве. Конечно, это несколько идеализированный вариант. Формировать 3D-модель следует еще на этапе создания типового этажа — так проще заметить ошибки или погрешности в высотных отметках,которые на 2D-планировке невозможно увидеть. При этом учесть все высотные перепады и коллизии способен только проектировщик, имеющий хорошее трехмерное внутреннее воображение.Любому специалисту будет очень обидно, если ошибка в высотных параметрах распространится на все этажи. При внесении тех или иных изменений в планы здания мы каждый раз формируем новую 3D-модель. Однако опыт показывает, что не стоит вносить изменения в саму модель до окончания работы с планировками, иначе все изменения в 3D-сборке после очередной генерации пропадут. Итоговую модель, полученную автоматически, я сохраняю под другим именем для того, чтобы дополнять ее индивидуальными архитектурными формами и сложными поверхностными моделями. В том случае, если в планировки вносятся изменения, вновь сгенерированную трехмерную модель мы совмещаем с ранее модифицированной и получаем необходимый результат. Из окончательно сформированной 3D-модели несложно получить фасады и разрезы здания,воспользовавшись стандартными функциями КОМПАС-3D. Изучить их поможет интерактивная «Азбука КОМПАС» — встроенная электронная обучающая система. Полученный фасад можно красиво «отмыть» с применением градиентной заливки, а разрез подкорректировать: добавить штриховки, обозначения и упущенные детали. Из 3D-модели можно получить перспективные изображения и разместить их на чертеже. Что же мы забыли? Конечно, спецификации! Это еще проще,особенно если мы правильно назначили марки для объектов. Экспликации помещений, ведомости проемов, спецификации оконных и дверных заполнителей и даже спецификации по сантехническим приборам создаются автоматически, с учетом количества типовых этажей. А если где-то требуется корректировка или дополнение, то можно сделать это вручную. Но, строго говоря, недостающие данные рекомендуется вносить в исходные планы этажей. Что ж, давайте похвалим себя. По крайне мере, раздел АР для целого здания мы сделали! За исключением такой мелочи, как лист общих сведений и пояснительная записка. Вставляем свежепостроенное виртуальное здание в план микрорайона с привязкой к местности (рис. 5).  Рис. 5. Детально проработанное здание в трехмерной модели микрорайона Осталось создать еще 11 подобных зданий. В нашем микрорайоне встречаются некоторые однотипные здания, очень похожие друг на друга. Вы уже, наверное, догадались, что в этом случае надо делать. Когда все здания и даже маленькая беседка будут готовы, мы расположим их модели на плане микрорайона и будем любоваться результатом. | |
